مكبس ثقب ميكانيكي CNC
تتميز مكبس التثقيب الميكانيكي CNC من STON بمزايا هامة، مثل كفاءة الطاقة، والثبات الممتاز، والقدرة العالية على حمل المواد، والأسعار التنافسية. وهو مزود بـ 32 محطة برجية قياسية، بما في ذلك محطتان دوارتان، مما يسمح بعمليات متنوعة مثل التثقيب والرسم. يجمع مكبس التثقيب الميكانيكي CNC بين دقة تقنية التحكم الرقمي الحاسوبي وموثوقية ومتانة أنظمة الدفع الميكانيكية.
الاستفسار الآن
أضف إلى السلة
··· مكبس ثقب برج ميكانيكي CNC من STON ···
الطراز: STSK-JT30/STSK-JT50
قوة الثقب: 30/50 طنًا
| Parameter | Unit | Remarks | ||||||
| Model | STSK-JT30/STSK-JT50 | |||||||
| Punching Force | 300(30)/500(50) | KN(T) | ||||||
| Frame Structure | O-Type Closed Frame | |||||||
| Max Sheet Size for Single Positioning | X-Axis2500 Y-Axis1250/1500 | mm | Customizable to Non-Standard | |||||
| Max Sheet Thickness | 6 | mm | Based on Sheet Type | |||||
| Max Punching Diameter in a Single Stroke | φ88.9 | mm | Customizable to Non-Standard | |||||
| Max Punching Frequency | 280 | hpm | ||||||
| Max Punching Hits | 280 | hpm | ||||||
| Number of Control Axes | 4(X、Y、T、C) | piece | ||||||
| Die Type | Long Guide 85 Series International Standard Die | |||||||
| Turret Station Distribution | 16A、11B、3C、2D(Including Rotary Stations1B、1C) | Standard | Customizable to Non-Standard | |||||
| Repositioning Cylinder | 2 | set | ||||||
| Number of Clamps | 2 | piece | ||||||
| Max Feeding Speed | X-Axis90 Y-Axis80 | m/min | ||||||
| Worktable Structure | Brush and Universal Ball Composite Work Surface | |||||||
| Max Turret Speed | 40 | rpm | ||||||
| Processing Precision | ±0.1 | mm | ||||||
| Max Load Capacity | 150 | Kg | ||||||
| Total Power Consumption | 3 | Kw | ||||||
| Air Source Pressure | 0.55 | Mpa | ||||||
| Power Supply | 380±5% | V | ||||||
| Overall Dimensions | 5000/5500×5200×2100 | mm | ||||||
ملخص
تتميز مكبس التثقيب الميكانيكي CNC من STON بمزايا هامة، مثل كفاءة الطاقة، والثبات الممتاز، والقدرة العالية على تحمل الحمولة، والأسعار التنافسية. وهي مجهزة بـ 32 محطة برجية قياسية، منها محطتان دوارتان، مما يسمح بعمليات متنوعة مثل التثقيب والرسم.
التعرف على المزيد
عروض اللكم
حالات تطبيقية في الصناعة
-
لوحة جانبية للأثاثشاهد العملية
-

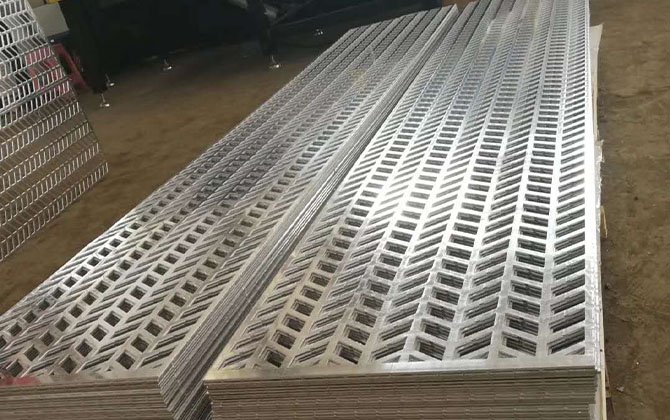

سياج الحديقة
شاهد العملية
-
حائط ستارة منقوش
شاهد العملية
-
واجهة مبنى صالة العرض
شاهد العملية
عرض الحالة
-
حاوية وحدة تكييف الهواء
-
شواية باربيكيو
-
بناء حائط الستارة
-
حاجز الصوت على الطريق السريع
-
مكيف الهواء
-
لوحة الكسوة الألومنيوم
-
خزانة مغلقة
-
خزانة الملفات
··· تحقق من مطابقتك الصناعية···
مقدمة المكونات
-
01.
الميزات الرئيسية
• تخريم عالي الكفاءة: يستخدم تخزين طاقة دولاب الموازنة لضمان تأثير ثابت ومستمر، مثالي للإنتاج الضخم.
• فعال من حيث التكلفة: تكلفة معدات منخفضة، هيكل بسيط، سهولة الصيانة، وتكاليف تشغيل منخفضة.
• استهلاك طاقة منخفض للغاية: يصل إلى 3 كيلوواط/ساعة في الساعة، مما يقلل تكاليف الإنتاج بشكل كبير.
• برج متعدد المحطات: يدعم التغيير السريع للأدوات، مما يقلل من وقت التوقف عن العمل ويحسن الإنتاجية.
-
02.

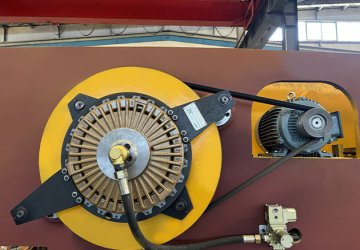

نظام دولاب الموازنة
قوة إنتاجية عالية: يوفر نظام دولاب الموازنة الخاص طاقة ثابتة، مما يقلل من حمل المحرك ويضمن إنتاجًا مستمرًا وعالي السرعة.
كفاءة طاقة مُحسّنة: يقلل تصميم دولاب الموازنة من استهلاك الطاقة مع الحفاظ على استقرار التشغيل.
-
03.

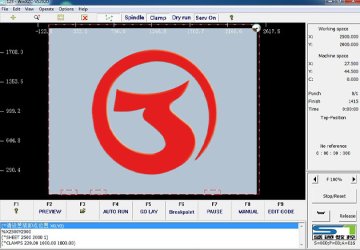

نظام CNC
• تحكم دقيق: يستخدم تقنية التحكم النبضي للتحكم الدقيق والمتسق في اللكمات.
• برمجة فعّالة: يدعم G-code والبرمجة الرسومية لسهولة الاستخدام وتقليل الأخطاء.
-
04.

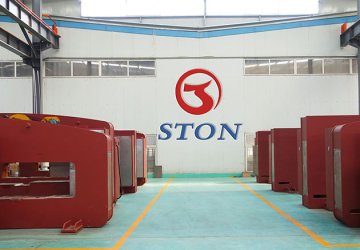

هيكل الإطار
تصميم عالي القوة: هيكل مغلق من النوع "O"، مع تحليل العناصر المحدودة لضمان ثبات عالٍ ومقاومة عالية للاهتزاز.
تشغيل دقيق: يخضع الإطار لعملية التلدين في درجات حرارة عالية للتخلص من الإجهاد الداخلي. يُشَكَّل الهيكل بالكامل في وحدة تركيب واحدة، مما يضمن دقة تجميع مثالية.
-
05.
آلية النقل
• ناقل حركة ميكانيكي: نظام عالي الدقة يضمن ثبات اللكمات ويطيل عمر المعدات.
• سهولة الصيانة: تصميم بسيط وموثوق به لسهولة الصيانة، مما يُحسّن كفاءة التشغيل على المدى الطويل.
-
06.

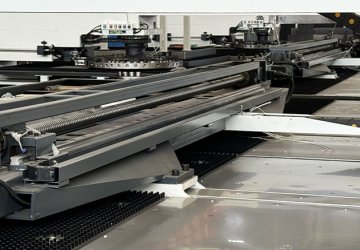

نظام التغذية
تغذية عالية الدقة: أدلة المحورين X وY ومسامير التوجيه مدمجة، مما يضمن دقة مناولة المواد. مشابك هوائية تعزز الثبات.
نظام التزييت: يضمن التزييت التلقائي متعدد النقاط تزييتًا كافيًا، مما يقلل من التآكل.
-
07.

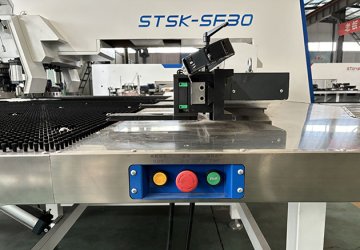

السلامة والصيانة
تصميم آمن: مُجهّز بميزات أمان متعددة، مثل أزرار إيقاف الطوارئ وأنظمة كشف الأعطال، لضمان سلامة المُشغّل.
صيانة مُبسّطة: يُخفّض التصميم المُحسّن متطلبات الصيانة اليومية، مما يُقلّل من وقت التوقف عن العمل، ويُعزّز الإنتاجية الإجمالية.
